Deskripsi

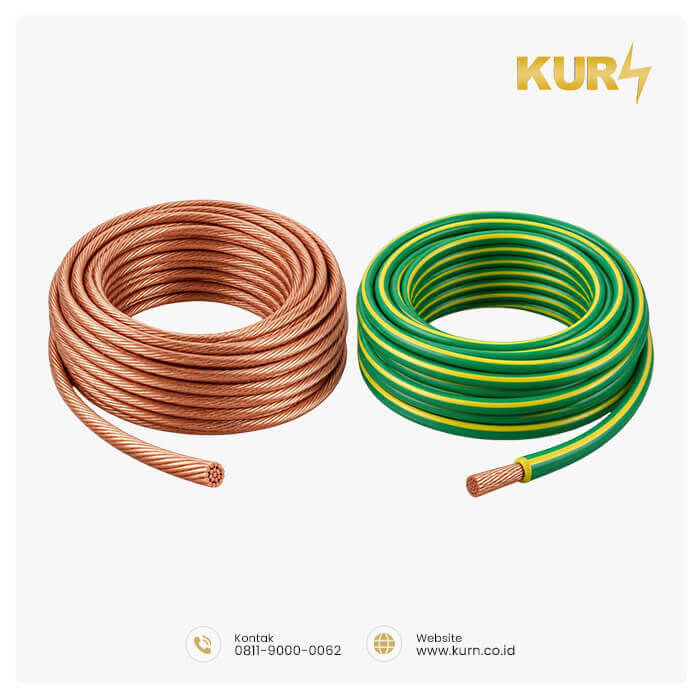

KURN Copper Down Conductor & Grounding Cable
KURN Copper Down Conductor & Grounding Cable adalah kabel tembaga untuk sistem proteksi petir, grounding, dan bonding. Kabel ini digunakan sebagai jalur penghantar arus petir dari head terminal menuju sistem pembumian, sekaligus sebagai koneksi pembumian pada panel listrik, SPD, test joint, earth bar, dan instalasi equipotential bonding.

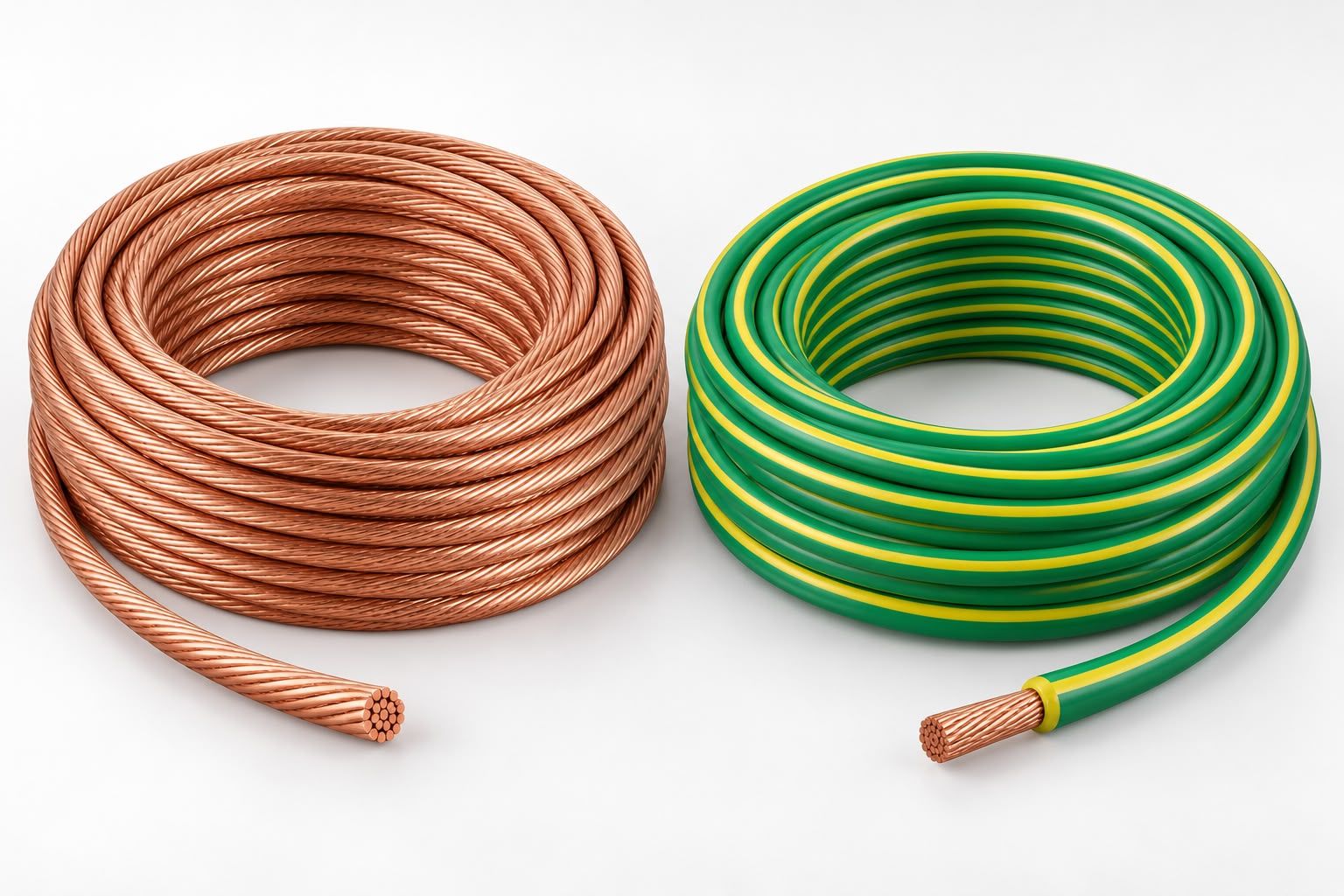

Jenis Produk
| Jenis Kabel | Fungsi Utama | Aplikasi |
|---|---|---|

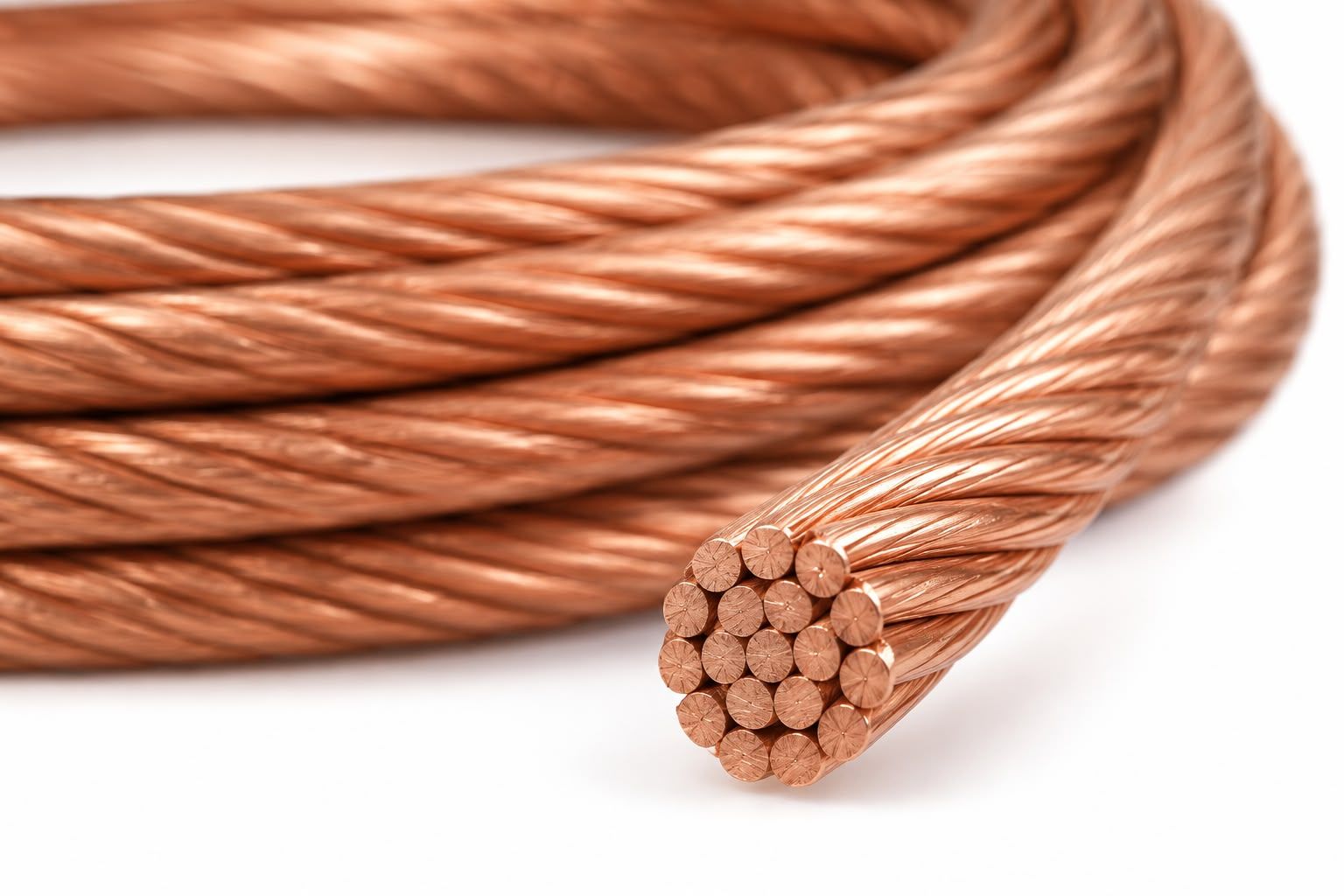

| BC / Bare Copper Conductor | Penghantar petir dan grounding tanpa isolasi | Down conductor, grounding rod, test joint, earth bar, jalur bonding eksternal |

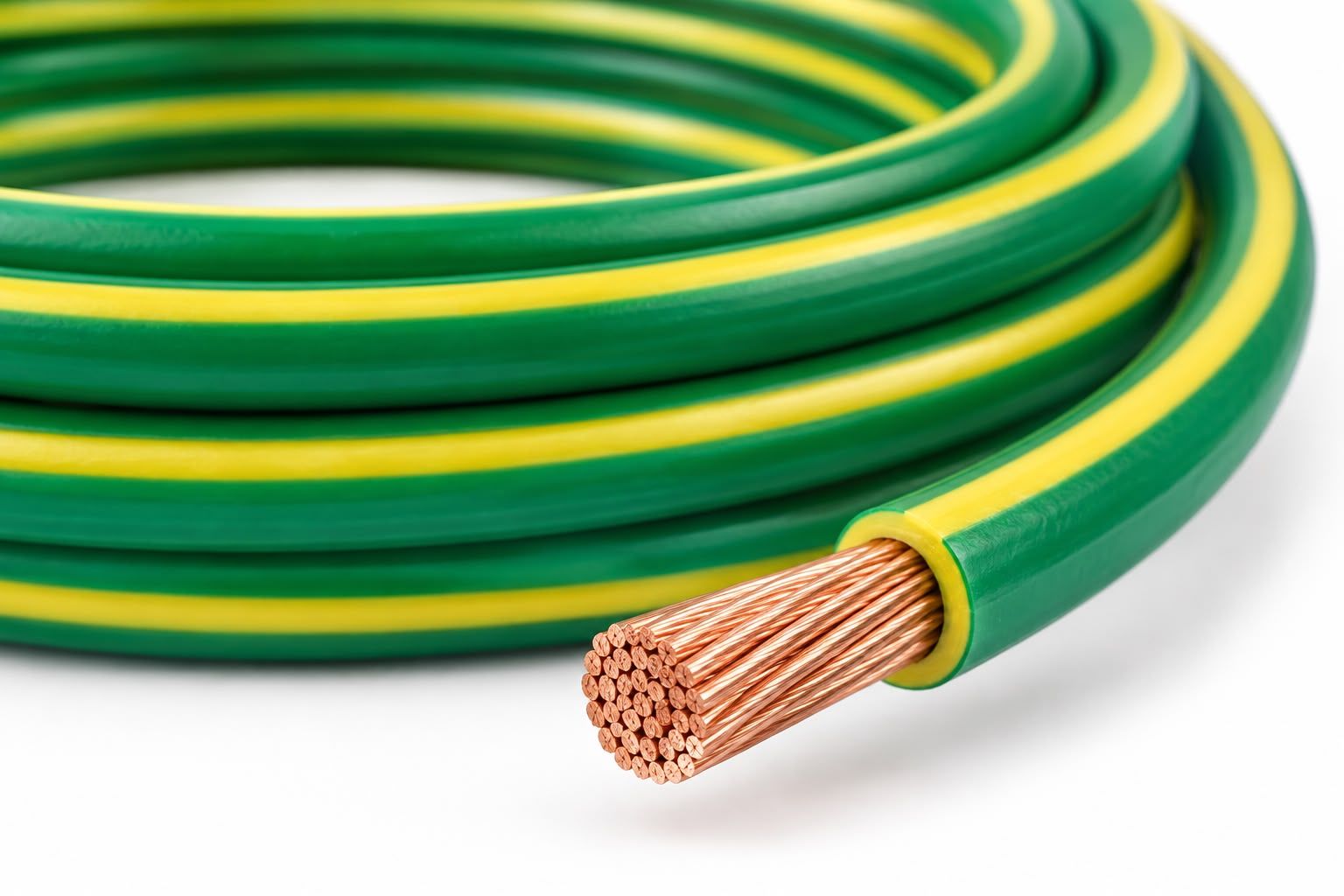

| Kabel Grounding Hijau-Kuning | Penghantar pembumian berisolasi | Panel listrik, koneksi PE, SPD, bonding internal, jalur grounding indoor |
Spesifikasi Teknis Umum
| Parameter | BC Tembaga Telanjang | Kabel Grounding Hijau-Kuning |
|---|---|---|
| Material konduktor | Tembaga murni / bare copper, serabut pilin | Tembaga serabut fleksibel dengan isolasi |
| Warna | Tembaga alami | Hijau-kuning sebagai identifikasi PE / grounding |
| Bentuk konduktor | Stranded / multi strand | Stranded / flexible conductor |
| Isolasi | Tanpa isolasi | PVC atau material setara sesuai tipe kabel |
| Tegangan kerja | Tidak untuk kabel daya berisolasi | Umumnya 450/750 V, tergantung tipe kabel |
| Suhu kerja | Sesuai lingkungan instalasi dan spesifikasi proyek | Umumnya sampai 70 derajat C untuk isolasi PVC |
| Ukuran tersedia | 16, 25, 35, 50, 70, 95 mm² atau sesuai kebutuhan proyek | 16, 25, 35, 50, 70, 95 mm² atau sesuai kebutuhan panel |
| Rekomendasi KURN | 50–70 mm² untuk instalasi standar penangkal petir | 16–70 mm² untuk panel, bonding, dan grounding internal |
| Standar acuan | IEC 60228, IEC 62305, PUIL/SNI terkait | IEC 60228, PUIL/SNI terkait |
Catatan: ukuran dan spesifikasi final dapat disesuaikan berdasarkan hasil survei, panjang jalur kabel, jumlah titik grounding, kapasitas panel, dan standar proyek.
Rekomendasi Pemakaian Pada Sistem KURN
| Area Instalasi | Rekomendasi Kabel | Catatan Teknis |
|---|---|---|
| Head terminal ke test joint | BC Copper 50–70 mm² | Down conductor utama dari head terminal menuju titik inspeksi |
| Test joint ke grounding rod | BC Copper 50–70 mm² | Menghubungkan jalur turun ke sistem pembumian |
| Grounding rod ke earth pit / earth bar | BC Copper atau kabel grounding sesuai desain | Gunakan clamp/konektor tembaga untuk menjaga kontinuitas |

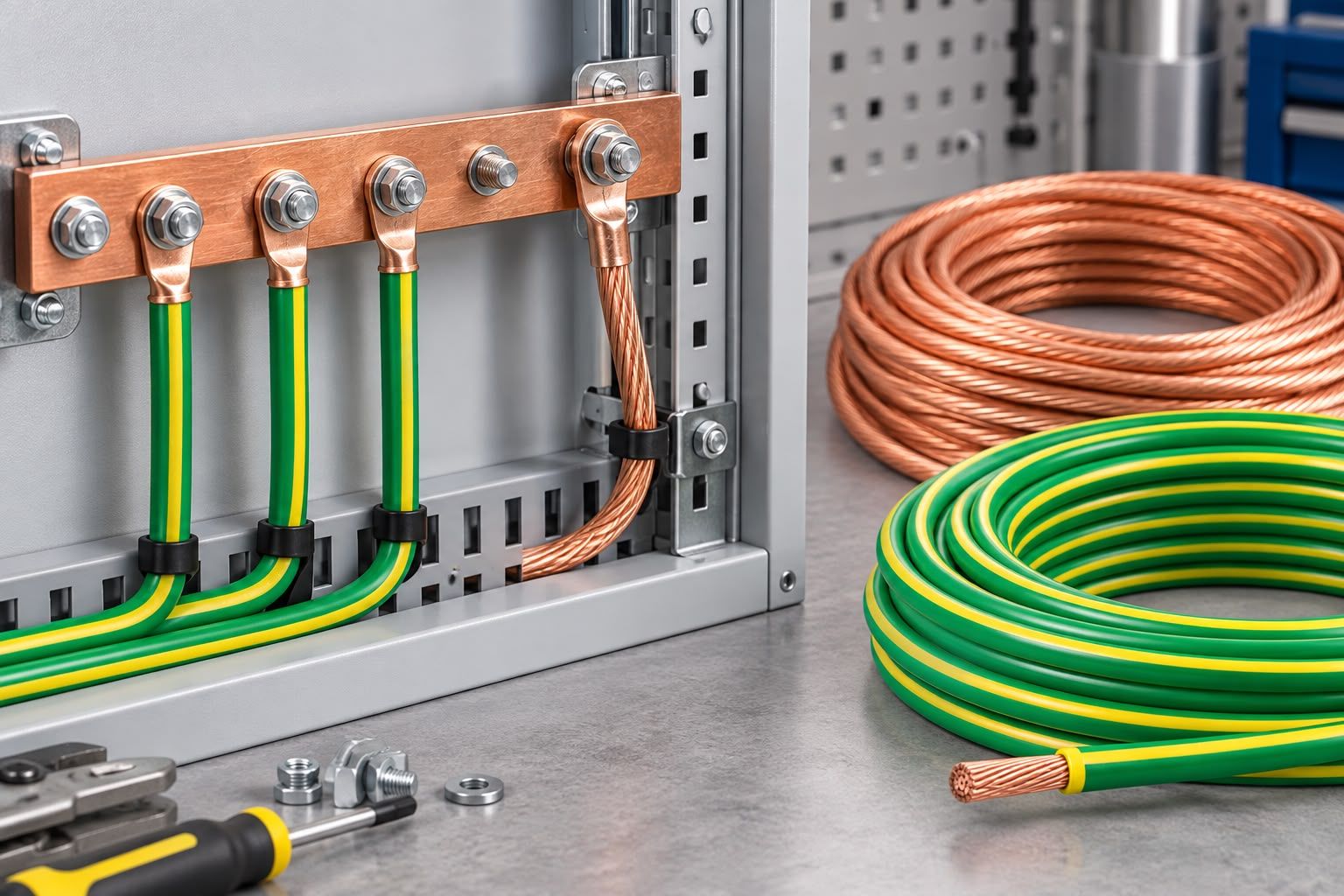

| Panel listrik dan SPD | Kabel grounding hijau-kuning 16–70 mm² | Disesuaikan dengan kapasitas panel dan desain proteksi surja |
| Equipotential bonding | BC Copper atau kabel hijau-kuning | Mengikat perbedaan potensial antar sistem logam dan grounding |
Keunggulan Produk
- Konduktivitas tinggi untuk membantu menyalurkan arus petir menuju sistem pembumian.
- Tersedia pilihan kabel tembaga telanjang dan kabel grounding hijau-kuning berisolasi.
- Cocok untuk sistem proteksi petir eksternal dan internal.
- Mendukung instalasi grounding, bonding, test joint, panel SPD, dan earth bar.
- Fleksibel untuk rumah, gudang, pabrik, gedung, menara, dan infrastruktur.
