KURN Surge Protective Device (SPD)

Deskripsi

KURN Surge Protective Device (SPD)

KURN Surge Protective Device (SPD) adalah perangkat proteksi lonjakan tegangan yang digunakan untuk membantu melindungi instalasi listrik dari efek sambaran petir, induksi elektromagnetik, dan switching surge pada jaringan listrik.

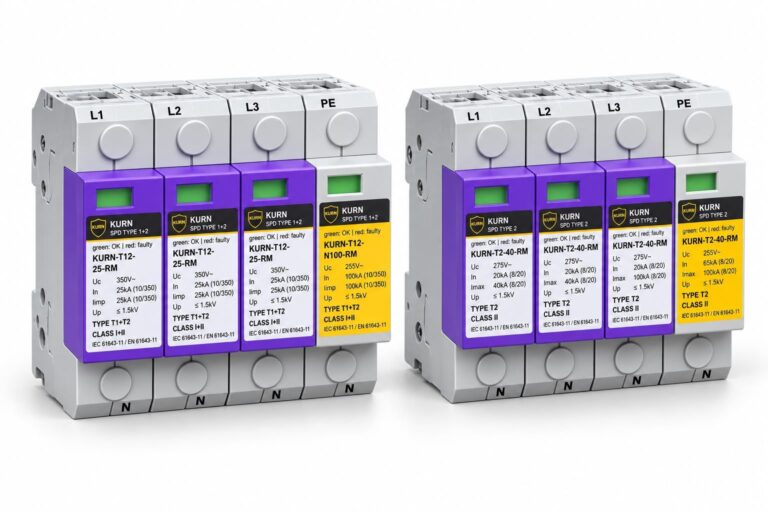

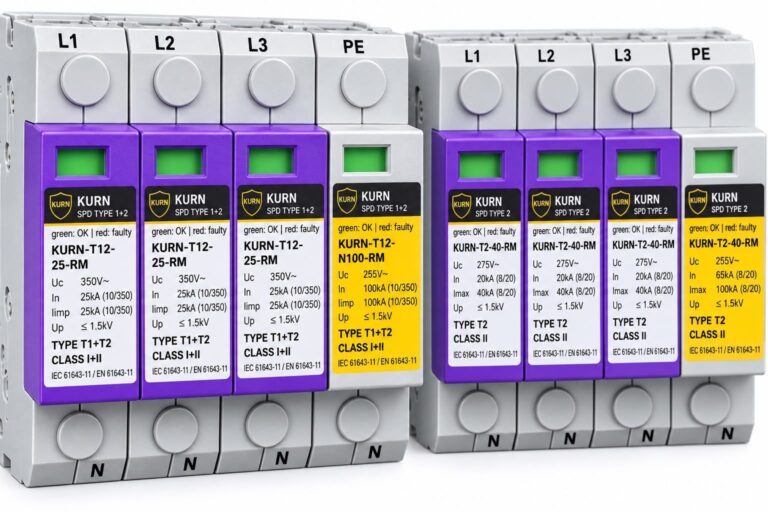

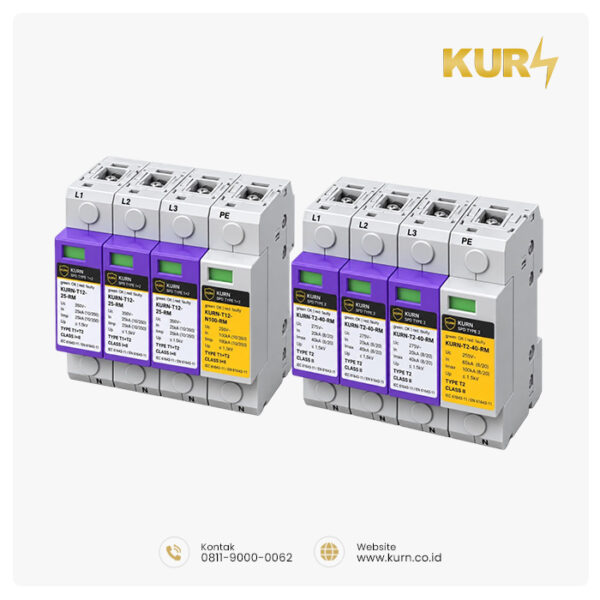

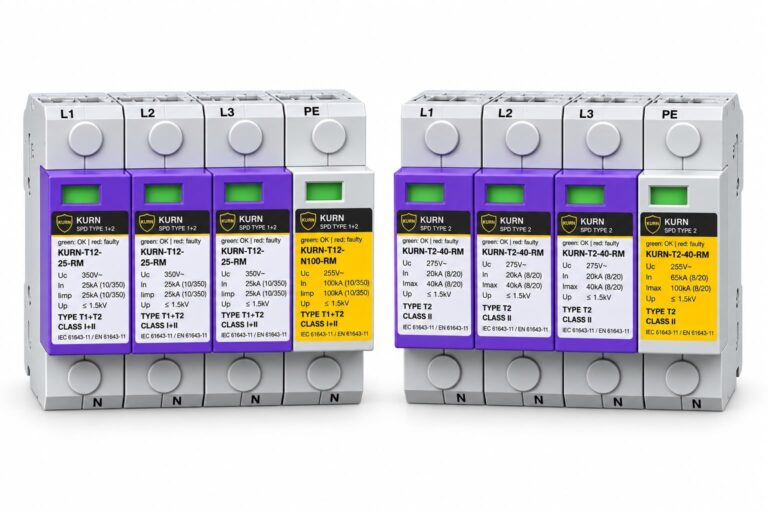

Produk ini tersedia dalam dua varian, yaitu SPD Type 1+2 / Class I+II untuk panel utama dan SPD Type 2 / Class II untuk panel distribusi. Pemilihan varian dapat disesuaikan dengan posisi pemasangan dan kebutuhan proteksi pada instalasi listrik bangunan, gedung industri, maupun sistem penangkal petir KURN.

Setiap modul dilengkapi indikator status visual dengan penanda hijau untuk kondisi OK dan merah untuk kondisi Faulty, sehingga memudahkan teknisi memantau kondisi perangkat saat melakukan pemeriksaan panel listrik.

Varian Produk

1. KURN SPD Type 1+2 / Class I+II

Dirancang untuk proteksi pada panel utama atau incoming panel, terutama pada instalasi dengan risiko sambaran petir tinggi. Varian ini digunakan untuk menangani arus petir dan lonjakan energi tinggi.

Model:

• L1/L2/L3: KURN-T12-25-RM
• PE/N: KURN-T12-N100-RM

2. KURN SPD Type 2 / Class II

Digunakan sebagai proteksi lanjutan pada sub panel atau panel distribusi untuk membantu melindungi instalasi dari lonjakan akibat induksi dan switching transient.

Model:

• L1/L2/L3: KURN-T2-40-RM
• PE/N: KURN-T2-40-RM

Keunggulan Produk

• Tersedia dalam varian Type 1+2 dan Type 2.
• Mendukung konfigurasi 3 phase + PE/N.
• Mengacu pada standar IEC 61643-11 / EN 61643-11.
• Dilengkapi indikator status hijau dan merah untuk memudahkan inspeksi.
• Memiliki level proteksi tegangan (Up) ≤ 1,5 kV.
• Cocok untuk panel utama, panel distribusi, panel gedung, panel industri, dan sistem penangkal petir KURN.

Aplikasi Produk

• Panel utama atau incoming panel.
• Sub panel dan panel distribusi.
• Panel listrik gedung dan industri.
• Panel mesin dan panel kantor.
• Instalasi listrik rumah dan gedung.
• Sistem proteksi listrik yang terintegrasi dengan sistem penangkal petir.

Spesifikasi Teknis KURN SPD Type 1+2

Parameter	Spesifikasi
Nama Produk	KURN SPD Type 1+2
Model L1/L2/L3	KURN-T12-25-RM
Model PE/N	KURN-T12-N100-RM
Tipe Proteksi	Type 1+2 / Class I+II
Standar Acuan	IEC 61643-11 / EN 61643-11
Konfigurasi	3 Phase + PE/N
Indikator Status	Hijau: OK / Merah: Faulty
Uc L1/L2/L3	350 V AC
In L1/L2/L3	25 kA, waveform 10/350 µs
Iimp L1/L2/L3	25 kA, waveform 10/350 µs
Uc PE/N	255 V AC
In PE/N	100 kA, waveform 10/350 µs
Iimp PE/N	100 kA, waveform 10/350 µs
Level Proteksi Tegangan (Up)	≤ 1,5 kV
Aplikasi	Panel utama, incoming panel, panel utama gedung, instalasi dengan risiko sambaran petir tinggi

Spesifikasi Teknis KURN SPD Type 2

Parameter	Spesifikasi
Nama Produk	KURN SPD Type 2
Model L1/L2/L3	KURN-T2-40-RM
Model PE/N	KURN-T2-40-RM
Tipe Proteksi	Type 2 / Class II
Standar Acuan	IEC 61643-11 / EN 61643-11
Konfigurasi	3 Phase + PE/N
Indikator Status	Hijau: OK / Merah: Faulty
Uc L1/L2/L3	275 V AC
In L1/L2/L3	20 kA, waveform 8/20 µs
Imax L1/L2/L3	40 kA, waveform 8/20 µs
Uc PE/N	255 V AC
In PE/N	65 kA, waveform 8/20 µs
Imax PE/N	100 kA, waveform 8/20 µs
Level Proteksi Tegangan (Up)	≤ 1,5 kV
Aplikasi	Sub panel, panel distribusi, panel lantai, panel mesin, panel kantor, dan panel rumah/gedung

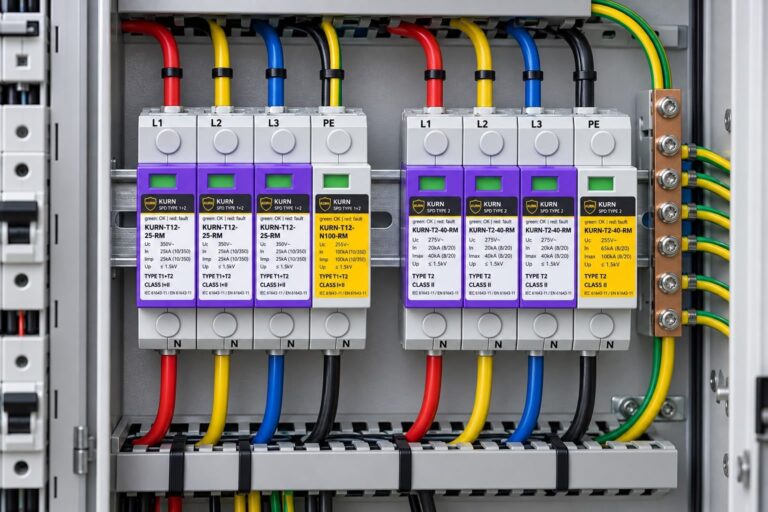

Rekomendasi Penempatan

• Panel utama / incoming panel: KURN SPD Type 1+2 / Class I+II.
• Sub panel / distribution panel: KURN SPD Type 2 / Class II.
• Gedung dengan sistem proteksi petir eksternal: Kombinasi Type 1+2 pada panel utama dan Type 2 pada panel distribusi, sesuai desain instalasi.
• Panel sensitif / peralatan elektronik: Proteksi lanjutan dapat ditambahkan sesuai desain panel dan kebutuhan beban.

Catatan Produk

Spesifikasi mengacu pada data label produk dan dokumen teknis KURN. Konfigurasi sistem grounding, kebutuhan MCB atau fuse backup, sertifikat, serta manual instalasi perlu dikonfirmasi kepada pemasok sebelum pemasangan atau produksi massal.
